• 各ステージの処理時間をtS_n{n=0,1,… N-1}とすると、パイプラインの最大スループットは1/max(tS₀, tS₁,… tS_N-1)です。tSが全て等しい場合に、最大効率化します。


• ステージ間の論理段数分の遅延と、FFのセットアップ時間等の合計は、tS_n（動作周波数に依存）以下にする必要があります。とりわけ、data間のパスの数に注意し、バランスよくステージ分配します。


• ステージは任意の型どうし自由に接続可能です。無秩序に接続するのではなく、キューイング性能、タイミング制約、回路規模制約を考慮して選択します。


• 代表的な接続例を示します。通常、バッファ型（S_?）の連結を使い、状況に応じてその他を使うようにします。

原始型（SO）の連結

Stall制御を行うため、FIFOを終端に配置。 制御揺らぎを一旦排除したい場合、またハンドシェークできないRAWデバイスを制御したい場合に使用。 始端のiStallのゆらぎを吸収するため、Stall制御不必要のステージ段数分を受け止めることができるバッファ（通常FIFO）を用意する。 バッファの前述した段数分の空きを示す信号を用意し、始端部分の制御を行う。 例えば、FIFOのbusy信号（not emptyもしくはthreshold over）がアサートされる時は以下を実施する。 Stall制御不要のステージへのValidをマスク（0にする） 前段にはそのままStall信号として出力

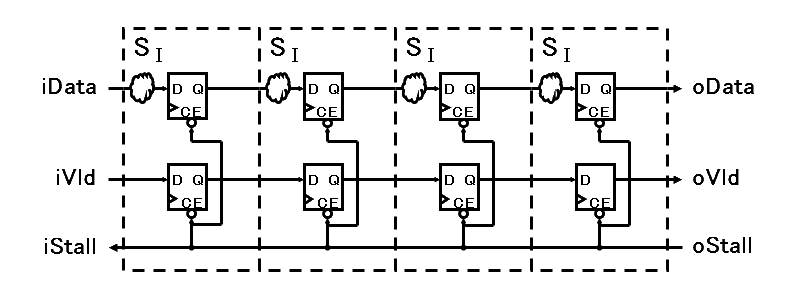

基本型（SI）の連結

パイプライン全体がStallに連動するため、クロックゲーティングやリソースシェアリングの制御が比較的容易 Stallはステージ段数分のセレクタとFFを駆動するため高負荷に注意。

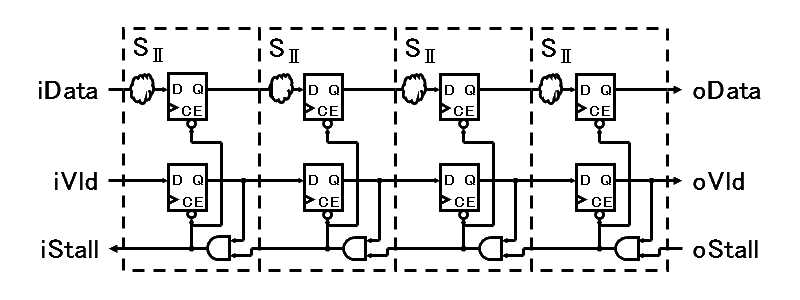

バッファ型（S?）の連結

緩衝バッファとしてパイプライン長N分のStallの揺らぎを吸収。 Stallには遅延が蓄積していくため、上流ステージほど論理段数に対する制約が厳しい方向へ。段数が同じなら基本型（SI）の連結より厳しい。

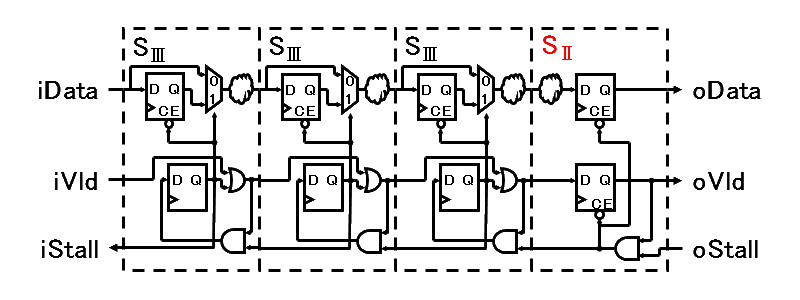

パス型（S?）の連結

バッファ型（S?）を終端に配置することで、動作はFIFOと等価。 FIFO動作でありながら多段ステージによるデータ加工が可能。 Valid, Stallともこの系でタイミグアークは切断するが、パイプライン長Nが大きいと系内の論理段数に対する制約が厳しい方向へ。通常、N=2程度で使用。
