全体像

最初に今回の実装を行った開発環境を以下に示しておきます。

ハードウェア：Xilinx社製Virtex-6 FPGA ML605評価キット

設計ツール：Xilinx ISE Design Suite Ver13.2

プログラミングツール：Xilinx iMPACT Ver13.2

シミュレーションツール：Xilinx ISim Ver13.2

デバッグツール：Xilinx ChipScope Pro Analyzer Ver13.2

基本的なモジュール構成はDDR制御（論理）編で述べた内容と同一ですが、使用するDDRが8bit→16bit構成になることからバスインターフェースの変更、またDDR2→DDR3となることから初期化手順の変更、アクセスをバースト8固定に変更します。

メモリライト→メモリリード→データ比較→エラー表示の流れとなりますが、DDR制御（論理）編のようなテストベンチ機能（randomアクセス、メッセージdisplay）が使用できないので、検証を容易にするためアドレス、データ共単純なインクリメント方式（Marchテスト）およびデータマスクはなしとします。またエラー表示はLEDで代用するものとします。詳細は動作検証1で述べていますのでそちらを参照して下さい。

DDR Dataパス（sdcTerm）について

DDRに直接インターフェイスするPHY部分とのインターフェイスを取ります。DDR制御（論理）ではAlteraのメガセルALTDQ_DQSを使用しましたが、今回は評価環境の実機に合わせてXilinx Vertex-6 SelectIOリソースを使用します。このリソースにはDDR用の入出力バッファ（IDDR、ODDR）が用意されていますのでDDR I/Fを容易に構築できます。SelectIOリソースを使用したDDR I/Oの模式図を以下に示しておきます。具体的なI/Oバッファの記述内容については後述します。

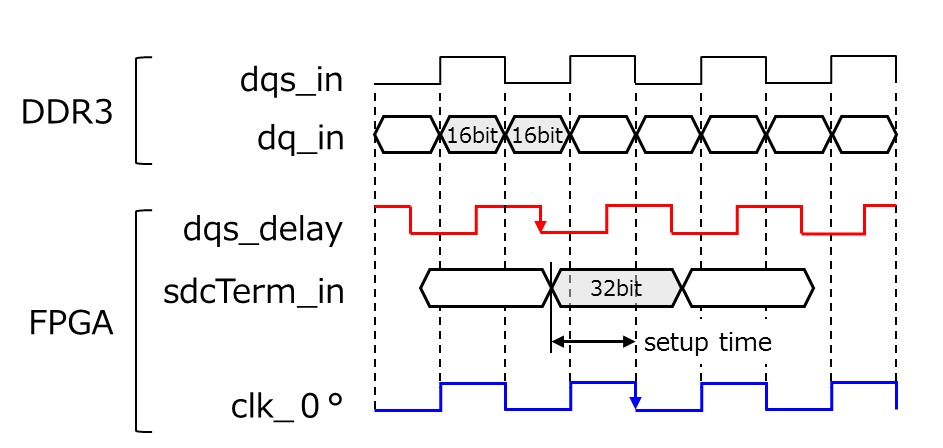

しかしここでDDRリードサイクルを考えてみると、上図よりPHYのデータのラッチに使用するクロックはDDRから入力されてきたDQS信号をDELAYさせた赤線のsampling clockに相当します。これをController側のsdcTermでサンプリングしますが、下図のように内部クロックの逆エッジと位相差が十分確保されていたら問題はありませんが、DDRからのDQS入力がより遅れた場合は※印のF/Fでセットアップタイムが満たされずリードデータが内部に取り込めない可能性があります。またクロックがより高速になると必然的に下記セットアップタイムが小さくなり、動作周波数に限界が生じます。

上図のようにDDR制御（論理）編では、論理シミュレーションで内部クロックとDDRからのDQS入力は同期しているものと仮定していて^[1]、DQS入力と内部クロックの逆エッジを合わせておいて、逆エッジサンプリング後すぐに普通にサンプリングし直すとしました。本実装編では動作検証の中で、動作周波数や遅延パラメータを変更していく過程でこの部分についてタイミング検証を行いながらリードアクセスの最適化を図っていきます。

ucfファイルは、XilinxのFPGAを設計する際に端子番号、属性情報やマッピングでの配置指定、内部信号のタイミング制約を定義するものです^[2]。

端子配置および属性はVirtex-6 FPGA ML605評価キットに準じています。またタイミング制約は今回基準入力クロックの周期、dutyのみとします。サンプルコードを以下に示します。

    ##################################################################################
    # I/O STANDARDS
    ##################################################################################
    NET  "ddr_dq[*]"                               IOSTANDARD = SSTL15;
    NET  "ddr_addr[*]"                             IOSTANDARD = SSTL15;
    NET  "ddr_ba[*]"                               IOSTANDARD = SSTL15;
    NET  "ddr_ras_n"                               IOSTANDARD = SSTL15;
    NET  "ddr_cas_n"                               IOSTANDARD = SSTL15;
    NET  "ddr_we_n"                                IOSTANDARD = SSTL15;
    NET  "ddr_reset_n"                             IOSTANDARD = LVCMOS15;
    NET  "ddr_cke"                                 IOSTANDARD = SSTL15;
    NET  "ddr_odt"                                 IOSTANDARD = SSTL15;
    NET  "ddr_cs_n"                                IOSTANDARD = SSTL15;
    NET  "ddr_dqm[*]"                              IOSTANDARD = SSTL15;
    NET  "clk"                                     IOSTANDARD = LVDS_25 |DIFF_TERM = "TRUE";
    NET  "clk_n"                                   IOSTANDARD = LVDS_25 |DIFF_TERM = "TRUE";
    NET  "resetin"                                 IOSTANDARD = SSTL15 |TIG;
    NET  "ddr_dqs_p[*]"                            IOSTANDARD = DIFF_SSTL15;
    NET  "ddr_dqs_n[*]"                            IOSTANDARD = DIFF_SSTL15;
    NET  "ddr_clk_p"                               IOSTANDARD = SSTL15;
    NET  "ddr_clk_n"                               IOSTANDARD = SSTL15;
    NET  "led_init"                                IOSTANDARD = LVCMOS25;
    NET  "led_exec[*]"                             IOSTANDARD = LVCMOS25;
    NET  "led_err"                                 IOSTANDARD = LVCMOS25;

    ##################################################################################
    # DCI_CASCADING
    # Syntax : CONFIG DCI_CASCADE = "   ..";
    ##################################################################################
    CONFIG DCI_CASCADE = "26 25";
    CONFIG DCI_CASCADE = "36 35";

    ##################################################################################
    # Location Constraints
    ##################################################################################
    NET  "ddr_dq[0]"                               LOC = "J11" ;          #Bank 35
    NET  "ddr_dq[1]"                               LOC = "E13" ;          #Bank 35
    NET  "ddr_dq[2]"                               LOC = "F13" ;          #Bank 35
    NET  "ddr_dq[3]"                               LOC = "K11" ;          #Bank 35
    NET  "ddr_dq[4]"                               LOC = "L11" ;          #Bank 35
    NET  "ddr_dq[5]"                               LOC = "K13" ;          #Bank 35
    NET  "ddr_dq[6]"                               LOC = "K12" ;          #Bank 35
    NET  "ddr_dq[7]"                               LOC = "D11" ;          #Bank 35
    NET  "ddr_dq[8]"                               LOC = "M13" ;          #Bank 35
    NET  "ddr_dq[9]"                               LOC = "J14" ;          #Bank 35
    NET  "ddr_dq[10]"                              LOC = "B13" ;          #Bank 35
    NET  "ddr_dq[11]"                              LOC = "B12" ;          #Bank 35
    NET  "ddr_dq[12]"                              LOC = "G10" ;          #Bank 35
    NET  "ddr_dq[13]"                              LOC = "M11" ;          #Bank 35
    NET  "ddr_dq[14]"                              LOC = "C12" ;          #Bank 35
    NET  "ddr_dq[15]"                              LOC = "A11" ;          #Bank 35
    NET  "ddr_addr[15]"                            LOC = "C15" ;          #Bank 36
    NET  "ddr_addr[14]"                            LOC = "D15" ;          #Bank 36
    NET  "ddr_addr[13]"                            LOC = "J15" ;          #Bank 36
    NET  "ddr_addr[12]"                            LOC = "H15" ;          #Bank 36
    NET  "ddr_addr[11]"                            LOC = "M15" ;          #Bank 36
    NET  "ddr_addr[10]"                            LOC = "M16" ;          #Bank 36
    NET  "ddr_addr[9]"                             LOC = "F15" ;          #Bank 36
    NET  "ddr_addr[8]"                             LOC = "G15" ;          #Bank 36
    NET  "ddr_addr[7]"                             LOC = "B15" ;          #Bank 36
    NET  "ddr_addr[6]"                             LOC = "A15" ;          #Bank 36
    NET  "ddr_addr[5]"                             LOC = "J17" ;          #Bank 36
    NET  "ddr_addr[4]"                             LOC = "D16" ;          #Bank 36
    NET  "ddr_addr[3]"                             LOC = "E16" ;          #Bank 36
    NET  "ddr_addr[2]"                             LOC = "B16" ;          #Bank 36
    NET  "ddr_addr[1]"                             LOC = "A16" ;          #Bank 36
    NET  "ddr_addr[0]"                             LOC = "L14" ;          #Bank 36
    NET  "ddr_ba[2]"                               LOC = "L15" ;          #Bank 36
    NET  "ddr_ba[1]"                               LOC = "J19" ;          #Bank 36
    NET  "ddr_ba[0]"                               LOC = "K19" ;          #Bank 36
    NET  "ddr_ras_n"                               LOC = "L19" ;          #Bank 36
    NET  "ddr_cas_n"                               LOC = "C17" ;          #Bank 36
    NET  "ddr_we_n"                                LOC = "B17" ;          #Bank 36
    NET  "ddr_reset_n"                             LOC = "E18" ;          #Bank 36
    NET  "ddr_cke"                                 LOC = "M18" ;          #Bank 36
    NET  "ddr_odt"                                 LOC = "F18" ;          #Bank 36
    NET  "ddr_cs_n"                                LOC = "K18" ;          #Bank 36
    NET  "ddr_dqm[0]"                              LOC = "E11" ;          #Bank 35
    NET  "ddr_dqm[1]"                              LOC = "B11" ;          #Bank 35
    NET  "clk"                                     LOC = "J9" ;           #Bank 34
    NET  "clk_n"                                   LOC = "H9" ;           #Bank 34
    NET  "resetin"                                 LOC = "H10" ;          #Bank 35
    NET  "ddr_dqs_p[0]"                            LOC = "D12" ;          #Bank 35
    NET  "ddr_dqs_n[0]"                            LOC = "E12" ;          #Bank 35
    NET  "ddr_dqs_p[1]"                            LOC = "H12" ;          #Bank 35
    NET  "ddr_dqs_n[1]"                            LOC = "J12" ;          #Bank 35
    NET  "ddr_clk_p"                               LOC = "G18" ;          #Bank 36
    NET  "ddr_clk_n"                               LOC = "H18" ;          #Bank 36
    NET  "led_init"                                LOC = "AC22" ;         #Bank 24
    NET  "led_exec[0]"                             LOC = "AC24" ;         #Bank 24
    NET  "led_exec[1]"                             LOC = "AE22" ;         #Bank 24
    NET  "led_exec[2]"                             LOC = "AE23" ;         #Bank 24
    NET  "led_exec[3]"                             LOC = "AB23" ;         #Bank 24
    NET  "led_exec[4]"                             LOC = "AG23" ;         #Bank 24
    NET  "led_exec[5]"                             LOC = "AE24" ;         #Bank 24
    NET  "led_err"                                 LOC = "AD24" ;         #Bank 24
    #Created by Constraints Editor (xc6vlx240t-ff1156-1) - 2013/02/12
    NET "clk" TNM_NET = clk;
    TIMESPEC TS_clk = PERIOD "clk" 5 ns HIGH 50%;
    NET "clk_n" TNM_NET = clk_n;
    TIMESPEC TS_clk_n = PERIOD "clk_n" 5 ns HIGH 50%;
    ##################################################################################
    # End ucf File
    ##################################################################################
