画像アルゴリズムの実装
画像アルゴリズム
画像処理例
簡易CANNYフィルタ
HOUGH変換

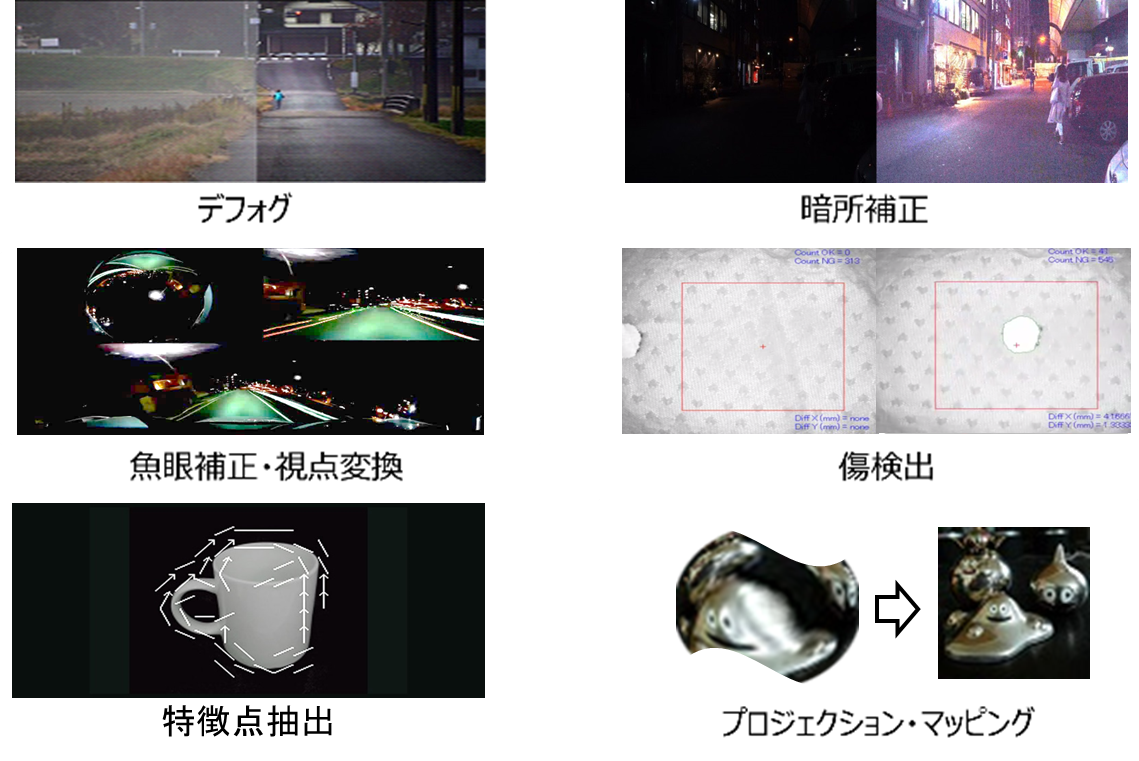

画像処理例
各種画像処理アルゴリズムを柔軟に実装可能です。
簡易CANNYフィルタ
簡易Cannyフィルタはcompエンジンを2回使って実現します。
(ヒステリシスに線をトレースして正確にする場合はさらにlabelエンジンを使用)

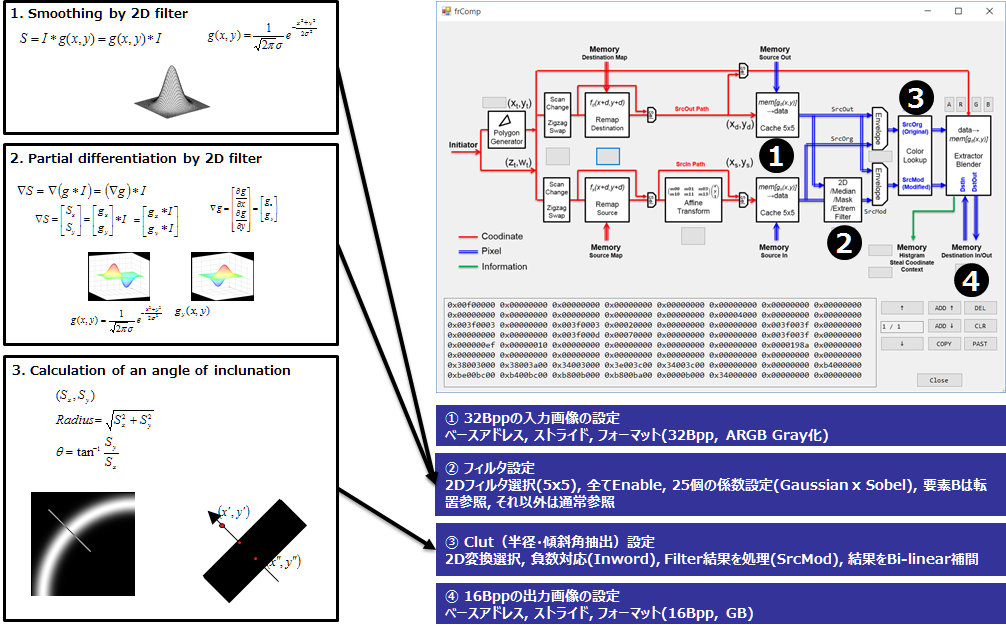

[1パス目]

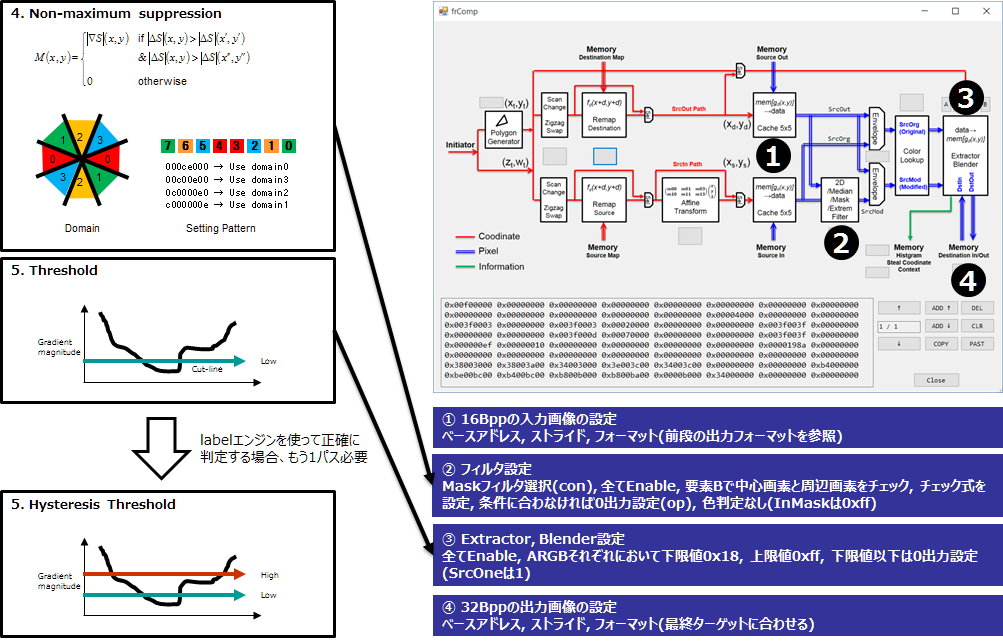

[2パス目]
HOUGH変換(前段)

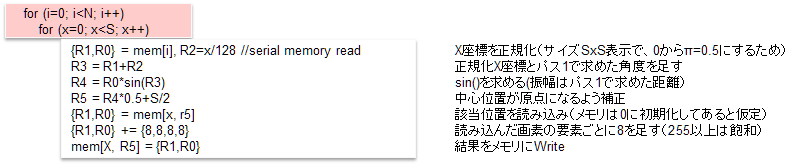

Hough変換(直線抽出)は、P-Cubeで特徴画像を生成し、compで高輝度点を走査することで実現します(直線の傾きと切片が導かれる)。ここでは、P-Cubeのサンプルコードを掲載します。
なお、ループは、マイクロパケットプロセッサが駆動するので、ユーザーはプログラムをエンジンのパラメータのように用意しておくだけです。
[1パス目] サイクル数=2命令×画面サイズ/プロセッサ数
[2パス目] サイクル数=7命令×抽出数/プロセッサ数
